Der neue PackAssistant 5.3.0
NEU: VERSION 5.3.0
Verpackungsplanung inklusive Kosten jetzt vom Bauteil bis zur LKW-Ladung
Zusätzlich zur optimalen Anordnung von baugleichen Teilen anhand von 3D-Datensätzen, berücksichtigt die neue Version 5.3.0 nun auch unterschiedliche Packmaterialien, vereinfacht den Vergleich berechneter Lösungen und unterstützt die Planung von Paletten- und LKW-Beladungen.
PackAssistant unterstützt jetzt verschiedene Packmaterialien. Das beinhaltet verschiedene Arten von Bauteilaufnahmen (Trays und Inserts) sowie berechnete Modelle für Gefache und Zwischenlagen.
Bei den Packungsarten »Feste Zwischenlagen« und »Gefache« werden Packmaterialien berücksichtigt. Neben der manuellen Eingabe einer Zwischenlagendicke kann man konkrete Materialien für feste Zwischenlagen auswählen.
Bei der Packungsart »Gefache« kann man zusätzlich das Material des Gefaches festlegen.
Für »Feste Zwischenlagen« können darüber hinaus Aufnahmen (Trays und Inserts) zur Stabilisierung der Teile berechnet werden.

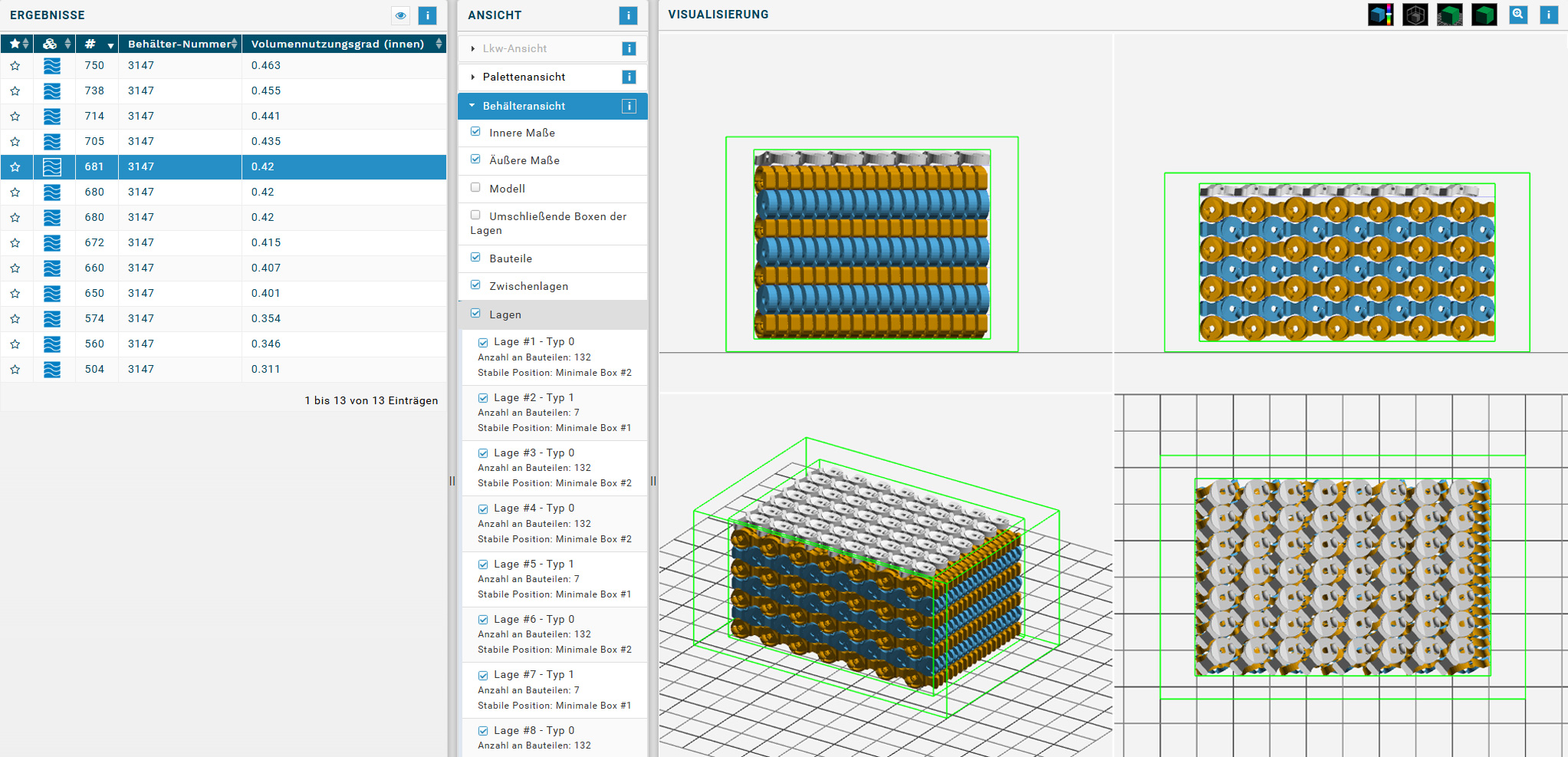

Eine neue Darstellung auf der Ergebnisseite ermöglicht den schnellen und übersichtlichen Vergleich verschiedener Lösungen.
Für jedes Ergebnis erstellt PackAssistant 3D-Bilder, die als Verpackungsanweisungen dienen. Diese visualisieren die Verpackungslösung, erleichtern die Angebotserstellung und zeigen dem Kunden eine realistische Darstellung der geplanten Verpackung.
Aufwändige Zeichnungen oder Grafiken sind daher nicht mehr notwendig.

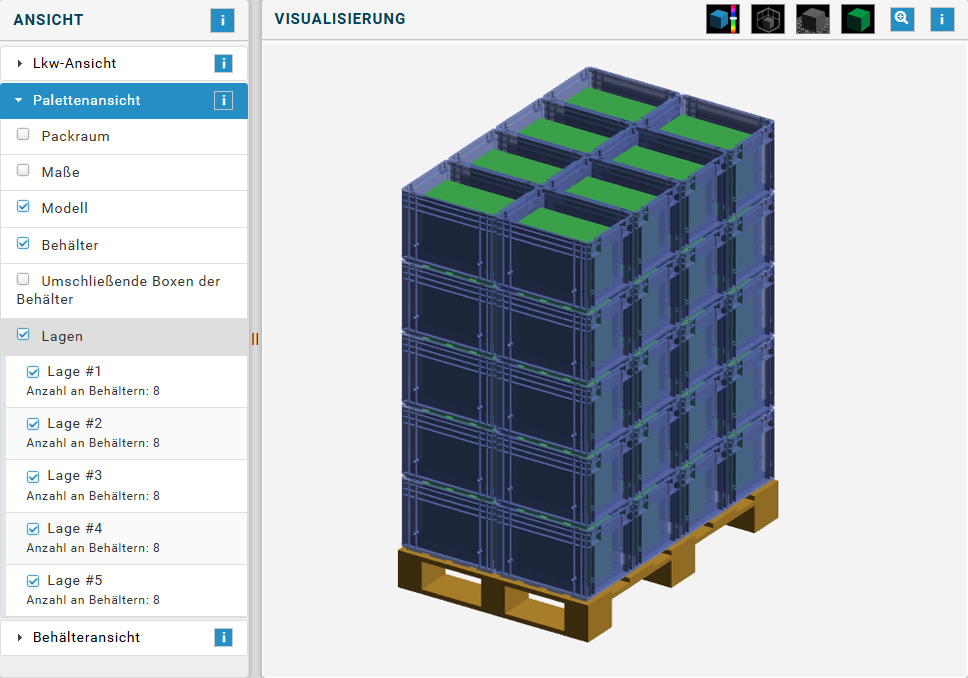

PackAssistant kann jetzt Behälter auf Paletten oder in LKWs stapeln und beladene Paletten in LKWs platzieren.
Es kann sowohl die Anordnung der Behälter auf Paletten als auch die Anordnung der Paletten im Lkw berechnet werden. Alternativ können die Behälter auch direkt in den Lkw gepackt werden.

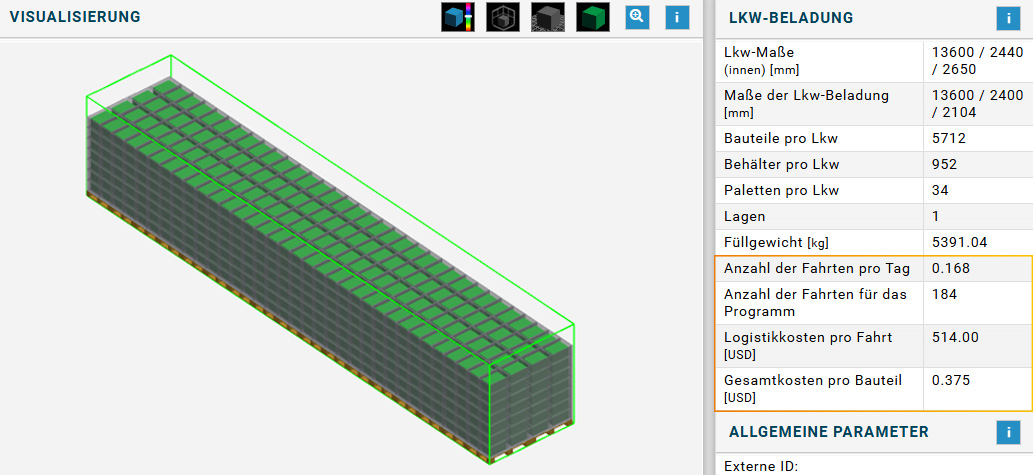

Zusätzlich kann PackAssistant die Kosten einer Verpackungslösung sowohl für den Behälter, als auch einer Paletten- und LKW-Ladung abschätzen.
PackAssistant unterstützt die Planung der Behälterbefüllung mit baugleichen Teilen anhand von 3D-Datensätzen (CAD). Durch die vollständige Berücksichtigung der Bauteilgeometrien lassen sich auch komplexe Teile so verpacken, dass sie möglichst wenig Platz benötigen.
PackAssistant spart Zeit und senkt Kosten durch
- eine optimierte Behälterauslastung
- den Wegfall zeitaufwändiger Packversuche
- eine frühzeitige Transport-, Behälter und Lagerplanung
- eine maßgebliche Unterstützung bei der Angebotserstellung
Nutzen & Mehrwert
Eine optimale Behälterbefüllung spart Zeit und Geld, wenn es um Transporte und Lagerkapazitäten geht. Deshalb tüfteln erfahrene Verpackungsplaner mitunter lange beim Verpacken von Bauteilen mit komplexen Geometrien – und erzielen dennoch häufig geringere Packungsdichten als die Software PackAssistant.
PackAssistant erleichtert die Verpackungsplanung von Bauteilen in der Industrie enorm. Die automatisierte Berechnung der bestmöglichen Verpackung am Computer macht eine schnelle, kostengünstige und optimierte Behälter- und Logistikplanung möglich.
PackAssistant – Benutzeroberfläche
Einführung Benutzeroberfläche und Bedienung
Funktionen / Verpackungsarten
Verpackungsanweisung und 3D-CAD-Ausgabe
PackAssistant liefert dem Planer aussagekräftige 3D-Bilder als Verpackungsanweisung und schafft somit eine ideale Basis für die Erstellung individueller Angebote. Der Kunde erhält eine vollständige Darstellung seiner zukünftigen Bauteile in der geplanten Verpackungsstruktur. Bislang waren solche visualisierten Ergebnisse nur durch aufwändige Zeichnungen oder Grafiken möglich.
Die Verpackungsanweisungen können als Microsoft Excel- oder Word-Dokument ausgegeben werden. Die Vorlagen für die Verpackungsanweisungen lassen sich an die Anforderungen jeder Firma individuell anpassen.
Zusätzlich können die Ergebnisse als CAD-Datensätze in den Formaten JT (*.jt), STEP (*.stp, *.step) und VRML (*.wrl) ausgegeben werden. Dies ermöglicht eine noch anschaulichere Darstellung der Optimierungsergebnisse, die dem Verpackungsanweisung bei Bedarf beigelegt werden können. Mit einer 3D-Viewer-Software können dabei Schnitte und Ansichten des Packungsergebnisses erzeugt werden.
Beispiele Verpackungsanweisungen
- 3D-Darstellung / 3D-Ergebnisdarstellung
- 4-Fenster-Ansicht, wie aus CAD-Anwendungen gewohnt.
- Verpackungsrichtung wird durch eingeblendetes Bodengitter bzw. offenen Behälter visualisiert.
- Live-Anpassung der Bounding-Box und der maximalen Auflagefläche zur leichten manuellen Erstellung stabiler Lagen.
- Drehung funktioniert einfach und es werden keine Teile ausgeblendet.
- Einfaches Ein- und Ausblenden einzelner Lagen im Ergebnis.
Zusatzmodul zur Automatisierung von PackAssistant
Über eine neue Automatisierungsschnittstelle kann PackAssistant Daten von anderen Programmen entgegennehmen, um automatisch Projekte anzulegen und deren Optimierungen zu starten. Dabei ist die Anzahl der Projekte nicht begrenzt. Das Anlegen und Optimieren der Projekte über die Automatisierungsschnittstelle erfolgt ohne Nutzerinteraktion oder zusätzliche Wartezeiten. Vorteile des neuen Zusatzmoduls sind eine bessere Einbindung von PackAssistant in die unternehmenseigenen Prozesse und ein schnellerer Arbeitsfluss.
Das Zusatzmodul kann auf zwei Arten bedient werden:
- Excel Add-In:
Teil des Zusatzmoduls ist ein Excel Add-In. Dieses ermöglicht es, in Excel erstellte Projekte an PackAssistant zu senden und zu starten. - Direkte Nutzung der Schnittstelle:
Das Zusatzmodul benutzt ein standardisiertes und weitverbreitetes Textformat (JSON) für den Datenaustausch zwischen PackAssistant und anderen Softwareanwendungen des Unternehmens. Durch das standardisierte Austauschformat ist die Anbindung von allen Softwareanwendungen möglich, die den Aufruf externer Programme zulassen. Die jeweilige Anwendung muss dafür entsprechend konfiguriert und ggf. um eine Schnittstellenanbindung erweitert werden. Das Excel Add-In ist ein Beispiel für eine solche Anbindung, welche die Schnittstelle verwendet.
Mehr Informationen finden Sie im Produktblatt.
Referenzen & Zielgruppen
Führende Unternehmen aus der Automobilindustrie, der Zulieferbranche und der Spielwarenherstellung setzen bei ihrer Behälter- und Logistikplanung erfolgreich auf den PackAssistant. Diese Branchenführer vertrauen auf die präzisen 3D-Berechnungen der Software zur Optimierung ihrer Packungsdichten und Logistikprozesse.
